四腿成套插编吊索具

发表时间:2011-10-18 22:49

四腿成套插编索具



四腿成套插编索具

  • 本表工作载荷所用的钢丝绳规格为:6x37+FC-1670;
  • 本表符两种状态的工作载荷,若客户无特殊要求,则优先援用0°-90°载荷;
  • 钢丝绳规格不同,其工作载荷不同,可根据客户要求的钢丝绳结构来计算工作载荷;
  • 插编钢丝具符合标准GB/T 16271 - 1996 规定。

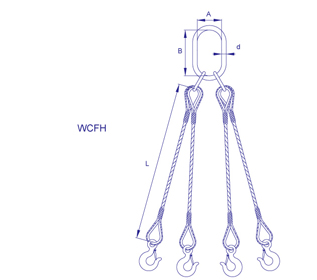

产品型号 钢丝绳直径 额定荷载 吊环参数
A×B×d
吊钩
0℃-45℃ 45℃-60℃ 型号 载荷
WCFH06 6 5.6 4.0 65×130×16 (美)S6 0.75
WCFH07 7 7.6 5.4 65×130×16 (美)S6 0.75
WCFH08 8 9.9 7.1 65×130×16 (美)S6 0.75
WCFH09 9 12.6 9 65×130×16 (美)S6 0.75
WCFH10 10 15 11 65×130×16 (美)S6 0.75
WCFH11 11 19 13 65×130×16 (美)S6 1
WCFH12 12 22 16 80×150×20 (美)S6 1.5
WCFH13 13 26 19 80×150×20 (美)S6 1.5
WCFH14 14 30 22 80×150×20 (美)S6 1.5
WCFH16 16 40 28 90×160×24 (美)S6 2
WCFH18 18 50 36 90×160×24 (美)S6 3
WCFH20 20 62 44 100×190×28 (美)S6 3
WCFH22 22 75 54 100×190×28 (美)S6 5
WCFH24 24 89 64 110×200×32 (美)S6 5
WCFH26 26 105 75 110×200×32 (美)S6 5
WCFH28 28 122 87 120×230×34 (美)S6 7.5
WCFH30 30 138 99 135×250×38 (美)S6 7.5
WCFH32 32 159 113 135×250×38 (美)S6 10
WCFH34 34 178 127 140×270×42 (美)S6 10
WCFH36 36 201 144 140×270×42 (美)S6 10
WCFH38 38 224 159 160×310×46 (环眼) 15
WCFH40 40 248 177 160×310×46 (环眼) 15
WCFH42 42 273 195 180×330×52 (环眼) 15
WCFH44 44 300 214 180×330×52 (环眼) 37
WCFH46 46 327 234 180×330×56 (环眼) 37
WCFH48 48 356 254 180×330×56 (环眼) 37
WCFH50 50 388 277 180×330×56 (环眼) 37
WCFH52 52 419 299 210×410×62 (环眼) 37
WCFH54 54 451 322 210×410×62 (环眼) 37
WCFH56 56 485 347 210×410×62 (环眼) 37
WCFH58 58 521 372 210×410×68 (环眼) 37
WCFH60 60 558 398 210×410×68 (环眼) 37
注:金属末端件除配吊钩外,还可配以同等吨位的卸扣、吊钳等配件。
