单腿成套插编吊索具

发表时间:2011-10-18 22:50

单腿成套插编索具

单腿成套插编索具

  • 本表工作载荷所用的钢丝绳规格为:6x37+FC-1670;
  • 钢丝绳结构不同,其工作载荷不同,可根据客户要求的钢丝绳结构来计算工作载荷;
  • 插编钢丝具符合标准GB/T 16271 - 1996 规定。

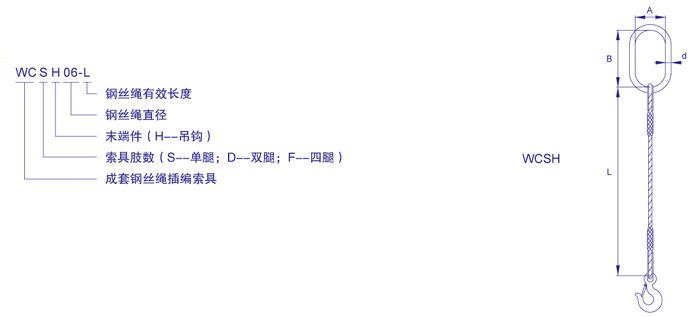

产品型号 钢丝绳直径 额定荷载 吊环参数A×B×d 吊钩
型号 载荷
WCSH06 6 2.7 65×130×16 (美)S6 0.75
WCSH07 7 3.6 65×130×16 (美)S6 0.75
WCSH08 8 4.7 65×130×16 (美)S6 0.75
WCSH09 9 6 65×130×16 (美)S6 0.75
WCSH10 10 7.4 65×130×16 (美)S6 0.75
WCSH11 11 8.9 65×130×16 (美)S6 1
WCSH12 12 11 65×130×16 (美)S6 1.5
WCSH13 13 12 65×130×16 (美)S6 1.5
WCSH14 14 14 65×130×16 (美)S6 1.5
WCSH16 16 19 65×130×16 (美)S6 2
WCSH18 18 24 80×150×20 (美)S6 3
WCSH20 20 30 80×150×20 (美)S6 3
WCSH22 22 36 90×160×24 (美)S6 5
WCSH24 24 42 90×160×24 (美)S6 5
WCSH26 26 50 90×160×24 (美)S6 5
WCSH28 28 58 100×190×28 (美)S6 7.5
WCSH30 30 66 100×190×28 (美)S6 7.5
WCSH32 32 76 100×190×28 (美)S6 10
WCSH34 34 85 110×200×32 (美)S6 10
WCSH36 36 96 110×200×32 (美)S6 10
WCSH38 38 106 120×230×34 (环眼) 15
WCSH40 40 118 120×230×34 (环眼) 15
WCSH42 42 130 135×250×38 (环眼) 15
WCSH44 44 143 135×250×38 (环眼) 15
WCSH46 46 156 140×270×42 (环眼) 37
WCSH48 48 170 140×270×42 (环眼) 37
WCSH50 50 185 140×270×42 (环眼) 37
WCSH52 52 200 140×270×42 (环眼) 37
WCSH54 54 215 140×270×42 (环眼) 37
WCSH56 56 231 160×310×46 (环眼) 37
WCSH58 58 248 160×310×46 (环眼) 37
WCSH60 60 266 180×330×52 (环眼) 37
注:金属末端件除配吊钩外,还可配以同等吨位的卸扣、吊钳等配件。
