起重滑车系列 吊环型双轮滑车
发表时间：2011-10-18 22:26

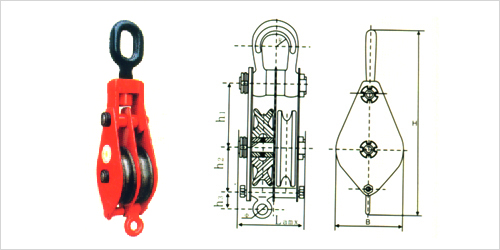

吊环型双轮滑车
| 名称 | 型号 | 额定起重量t | 实验载荷Kn | 外形尺寸 | 钢丝直径 | 钩口和环腔尺寸 |
重量 kg |
||||||||
| H | H1 | B | Lmax | $q | 适用 | 最大 | D | 0 | R1 | R | |||||
| mm | mm | ||||||||||||||
|
双 |
HQD2-1 | 1 | 16 | 245 | - | 98 | 78 | 12 | 6.2 | 7.7 | - | - | - | 15 | 3.05 |
| HQD2-2 | 2 | 32 | 316 | - | 116 | 94 | 14 | 7.7 | 11 | - | - | - | 18 | 5.96 | |
| HQD2-3.2 | 3.2 | 51.20 | 400 | - | 152 | 112 | 20 | 11 | 14 | - | - | - | 22 | 10 | |
| HQD2-5 | 5 | 80 | 490 | - | 176 | 132 | 24 | 12.5 | 15.5 | - | - | - | 26 | 15.90 | |
| HQD2-8 | 8 | 128 | 590 | - | 212 | 163 | 28 | 15.5 | 18.5 | - | - | - | 32 | 30.1 | |
| HQD2-10 | 10 | 160 | 675 | - | 236 | 169 | 32 | 17 | 20 | - | - | - | 49 | 41 | |
| HQD2-16 | 16 | 224 | 805 | - | 316 | 214 | 42 | 23 | 2405 | - | - | - | 45 | 82.3 | |
| HQD2-20 | 20 | 290 | 930 | - | 364 | 223 | 48 | 26 | 28 | - | - | - | 48 | 118 | |
| HQD2-32 | 32 | 448 | 1145 | - | 452 | 270 | 56 | 31 | 35 | - | - | - | 50 | 237.5 | |
