起重滑车系列 吊钩闭口式三轮滑车
发表时间：2011-10-18 22:29

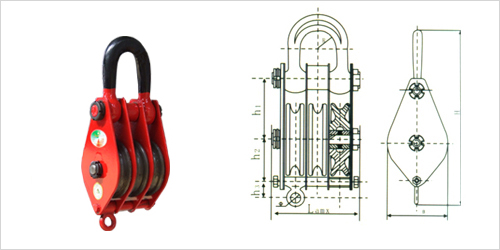

吊环型带滑动轴承闭口式三轮滑车
| 名称 | 型号 | 额定起重量t | 实验载荷Kn | 外形尺寸 | 钢丝直径 | 钩口和环腔尺寸 |
重量 kg |
||||||||
| H | H1 | B | Lmax | $q | 适用 | 最大 | D | 0 | R1 | R | |||||
| mm | mm | ||||||||||||||
|
吊 |
HQD3-3.2 | 3.2 | 51.20 | 330 | - | 116 | 128 | 14 | 7.7 | 11 | - | - | - | 23.5 | 9.24 |
| HQD3-5 | 5 | 80 | 435 | - | 152 | 156 | 20 | 11 | 14 | - | - | - | 28 | 15.35 | |
| HQD3-8 | 8 | 128 | 515 | - | 176 | 185 | 24 | 12.5 | 15.5 | - | - | - | 33 | 25.27 | |
| HQD3-10 | 10 | 160 | 610 | - | 212 | 216 | 28 | 15.5 | 18.5 | - | - | - | 40 | 45.32 | |
| HQD3-16 | 16 | 224 | 68 | - | 236 | 233 | 32 | 17 | 20 | - | - | - | 42 | 58.17 | |
| HQD3-20 | 20 | 280 | 770 | - | 280 | 266 | 36 | 20 | 23 | - | - | - | 47 | 85.59 | |
| HQD3-32 | 32 | 448 | 945 | - | 364 | 305 | 48 | 26 | 28 | - | - | - | 52 | 187.86 | |
| HQD3-50 | 50 | 7000 | 1220 | - | 452 | 369 | 56 | 31 | 35 | - | - | - | 64 | 359.98 | |
