电动葫芦系列 CD.MD 型钢丝绳电动葫芦
CD.MD 型钢丝绳电动葫芦
减速器
采用三级定轴斜齿轮转动机构，齿轮和齿轮轴用经过热处理的合金钢制成，箱体，箱盖由
优质铸铁制成，装配严密，密封良好。
减速器自成一个部件，装卸极为方便。
控制箱
采用能在紧急情况下切断主电路，并带有上下行程保护断火限位器的装置。
确保了电动葫芦的安全运行。电器元件寿命长，使用可靠。
钢丝绳
采用GB11C2-74(6X37+1) 型起重刚师生，它保证了经久耐用。
锥形电动机
起升电机采用较大的动力矩锥形转子制动异步电动机，无须外加制动器。电机负载持续率
为25%, 电机采用B 级或F 级绝缘，电机防护等级IP44/IP54。
按钮开关
手操式轻巧灵便，份有绳操纵和无绳遥控两种方式。
钢丝绳电动葫芦中CD1和MD1型电动葫芦是一种轻小型起重设备，主要结构有减速器，运行机构，卷筒装置，吊钩装置，联轴器，软缆电流引入器，限位器，电动葫葫芦电机采用锥形转子电动机，集动力与制动力于一体。
|
型号 |
起重量(t) |
基准工作级别 |
|
(m/min) |
|
滑轮倍数 |
|
运行电机型号及功率（kw）(悬挂式) |
|
工字钢轨道 型号 |
|
（kg） |
|
CD1 MD1 (CD1Y MD1Y)
|
0.5 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD21-4 (0.8)
ZDS1-0.2/0.8 (0.2/0.8) |
ZDY11-4 (0.2) |
IP44 IP54 |
16 ~ 28b |
1 |
135 |
|
9 |
1 |
140 |
||||||||||
|
12 |
1 |
155 |
||||||||||
|
18 |
1.8 |
175 |
||||||||||
|
24 |
2.5 |
185 |
||||||||||
|
30 |
3.2 |
195 |
||||||||||
|
1 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD22-4 (1.5)
ZDS1-0.2/1.5 (0.2/1.5) |
ZDY11-4 (0.2) |
IP44 IP54 |
16 ~ 28c |
1 |
180 |
|
|
9 |
1 |
190 |
||||||||||
|
12 |
1.2 |
205 |
||||||||||
|
18 |
1.8 |
220 |
||||||||||
|
24 |
2.5 |
235 |
||||||||||
|
30 |
3.2 |
255 |
||||||||||
|
2 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD31-4 (3)
ZDS1-0.4/3 (0.4/3) |
ZDY12-4 (0.4) |
IP44 IP54 |
20a ~ 45c |
1.2 |
250 |
|
|
9 |
1.2 |
265 |
||||||||||
|
12 |
1.5 |
300 |
||||||||||
|
18 |
2.0 |
320 |
||||||||||
|
24 |
2.8 |
340 |
||||||||||
|
30 |
3.5 |
360 |
||||||||||
|
3 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD32-4 (4.5)
ZDS1-0.4/4.5 (0.4/4.5) |
ZDY12-4 (0.4) |
IP44 IP54 |
20a ~ 45c |
1.2 |
320 |
|
|
9 |
1.2 |
340 |
||||||||||
|
12 |
1.5 |
350 |
||||||||||
|
18 |
2.0 |
380 |
||||||||||
|
24 |
2.8 |
410 |
||||||||||
|
30 |
3.5 |
440 |
||||||||||
|
5 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD41-4 (7.5)
ZDS1-0.8/7.5 (0.8/7.5) |
ZDY21-4 (0.8) |
IP44 IP54
|
25a ~ 63c |
1.2 |
590 |
|
|
9 |
1.2 |
630 |
||||||||||
|
12 |
1.5 |
650 |
||||||||||
|
18 |
2.0 |
700 |
||||||||||
|
24 |
2.8 |
750 |
||||||||||
|
30 |
3.5 |
800 |
||||||||||
|
10 |
M3 |
6 |
7 7/0.7 |
20 20/6.7 30 30/10 |
2/1 |
ZD51-4 (13)
ZDS1-1.5/13 (1.5/13) |
2×ZDY21-4 (0.8) |
IP44 IP54 |
40a ~ 63c |
1.5 |
590 |
|
|
9 |
1.5 |
630 |
||||||||||
|
12 |
1.5 |
650 |
||||||||||
|
18 |
2.5 |
700 |
||||||||||
|
24 |
3.0 |
750 |
||||||||||
|
30 |
4.0 |
800 |
|
型号 |
起重量（t） |
工作 级别 |
点击功率（kw） |
起升 速度(m/min) |
运行 速度(m/min) |

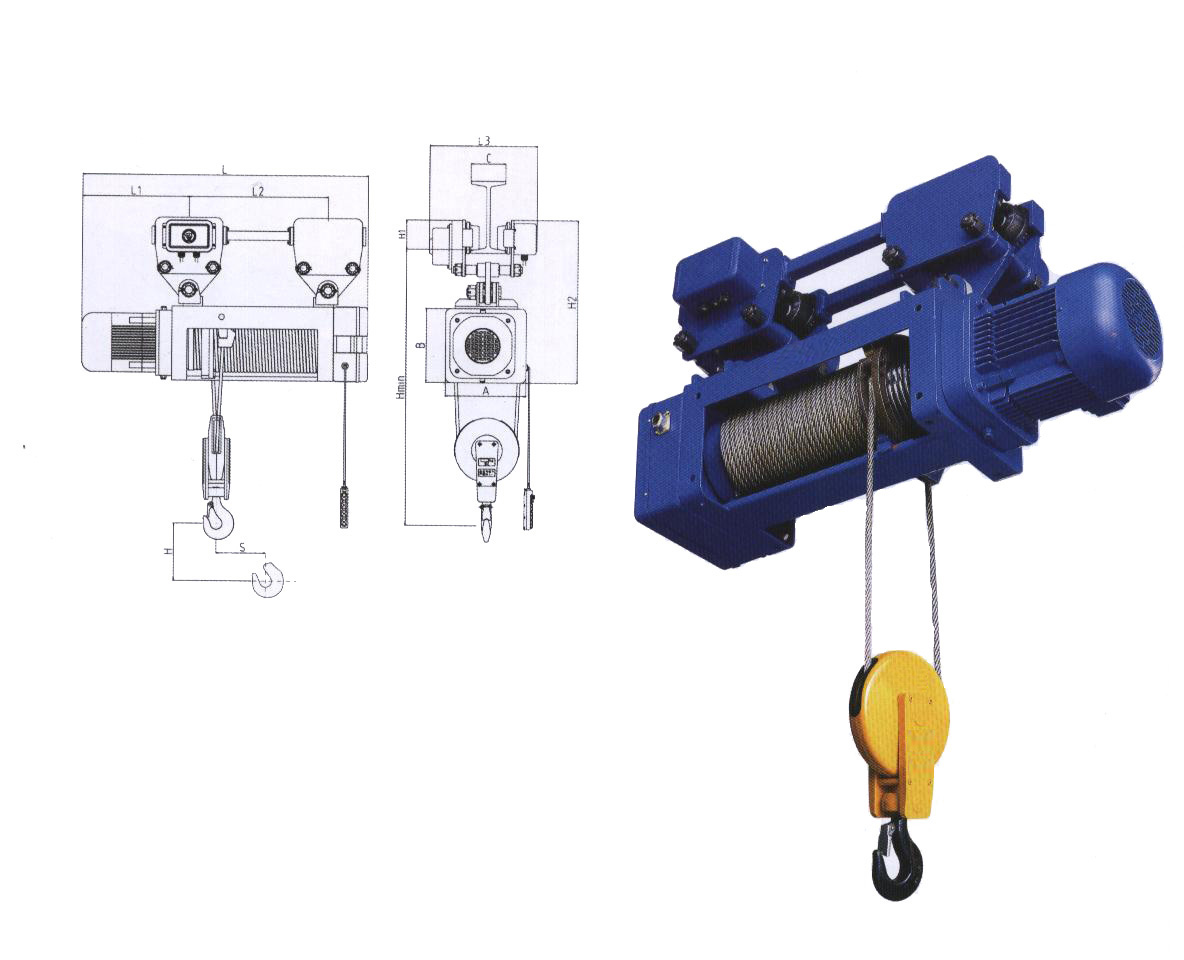

尺寸(mm) |
起升高度H（m） |
|||||
|
6m |
9m |
12m |
18m |
24m |
30m |
|||||||
|
SH2-2/1B |
0.5 |
M4 |
1.1 1.1/0.3 |
9 9/2.2 |
20 20/6.7 |
L |
534 |
611 |
678 |
813 |
948 |
1083 |
|
L2 |
223 |
291 |
358 |
493 |
628 |
763 |
||||||
|
S |
66 |
99 |
132 |
198 |
264 |
330 |
||||||
|
SH3-2/1B |
1 |
M4 |
1.5 1.5/0.4 |
8.5 8.5/3.2 |
20 20/6.7 |
L |
886 |
983 |
1080 |
1274 |
1468 |
1662 |
|
L2 |
324 |
421 |
518 |
712 |
906 |
1100 |
||||||
|
S |
96 |
144 |
192 |
288 |
384 |
480 |
||||||
|
SH4-2/1B |
2 |
M4 |
3 3/0.8 |
7.3 7.3/1.8 |
20 20/6.7 |
L |
1032 |
1136 |
1240 |
1449 |
1657 |
1866 |
|
L2 |
389 |
493 |
597 |
806 |
1014 |
1223 |
||||||
|
S |
104 |
156 |
209 |
313 |
471 |
521 |
||||||
|
SH5-2/1B |
3 |
M4 |
4.5 4.5/1.0 |
7 7/1.6 |
20 20/6.7 |
L |
1160 |
1269 |
1378 |
1597 |
1815 |
2033 |
|
L2 |
414 |
523 |
632 |
851 |
1069 |
1287 |
||||||
|
S |
110 |
164 |
219 |
328 |
437 |
546 |
||||||
|
SH6-2/1B |
5 |
M4 |
7.5 7.5/2.0 |
7.3 7.3/1.8 |
18 18/6 |
L |
1235 |
1350 |
1464 |
1693 |
1922 |
2151 |
|
L2 |
430 |
546 |
660 |
889 |
1118 |
1347 |
||||||
|
S |
118 |
177 |
236 |
354 |
472 |
590 |
||||||
|
SH7-2/1B |
8 |
M4 |
13 13/3.2 |
8 8/2 |
18 18/6 |
L |
1473 |
1590 |
1706 |
1939 |
2172 |
2405 |
|
L2 |
470 |
587 |
703 |
936 |
1169 |
1402 |
||||||
|
S |
117 |
175 |
233 |
350 |
466 |
583 |
||||||
